プロセッサの追加設計 1（addiu 命令、sw命令）と動作実験 1-2

2013/12/05, 第1.4版

実験の概要

本実験では、プロセッサの追加設計と動作実験を行う。これにより、プロセッサの追加設計の手順とプロセッサの動作の理解を目指す。本実験では、addiu 命令と sw 命令が未実装なプロセッサを例とし、追加設計を行い、両命令が正しく実行されるプロセッサを完成させる。また、その動作を実際に動作させて観察する。

プロセッサの追加設計 1

動作実験 1-1 の addui 命令と sw 命令が未実装なプロセッサについて、追加設計を行い、両命令を正しく実行するプロセッサを完成させなさい。また、そのプロセッサと動作実験 1-1 の print_B.bin を FPGA 上に実現し、その動作を確認せよ。

本実験を下記の 1, 2, 3, 4, 5 の手順で行いなさい。
1. addiu 命令のためのメイン制御回路の追加設計
2. sw 命令のためのメイン制御回路の追加設計
3. 論理合成
4. FPGA を用いた回路実現
5. プロセッサの機能レベルシミュレーション

なお、本実験で追加設計を行う addiu 命令と sw 命令のアセンブリ言語は表 1 のとおりである。
表 1： addiu 命令と sw 命令のアセンブリ言語

区分	命令	意味
算術演算	addiu rt, rs, immediate	rt = rs + immediate
データ転送	sw rt, address(rs)	メモリ[rs + address] = rt

また、本実験で追加設計を行う addiu 命令と sw 命令の機械語は図 1 のとおりである。

addui
	001001	rs	rt	immediate
I 形式	6 ビット	5 ビット	5 ビット	16 ビット
	31　　26	25　　21	20　　16	15　　　　　　0



sw
	101011	rs	rt	address
I 形式	6 ビット	5 ビット	5 ビット	16 ビット
	31　　26	25　　21	20　　16	15　　　　　　0

図 1： addiu 命令と sw 命令の機械語

1. addiu 命令のためのメイン制御回路の追加設計

本実験では、動作実験 1-1 で動作を確認した addiu 命令と sw 命令が未実装なプロセッサについて、追加設計を行う。

本実験では、動作実験 1-1 で使用したプロセッサのメイン制御回路の Verilog HDL 記述 main_ctrl.v を使用する。 main_ctrl.v は、動作実験 1-1 でプロセッサの Verilog HDL 記述一式 mips_de2-115.tar.gz を展開した際に作成されたディレクトリ mips_de2-115 内のサブディレクトリ MIPS 内にある。

ソースファイル main_ctrl.v 中のコメント、追加設計 1 のヒント(1)～(9)の周辺を、下記の 1, 2, 3, 4, 5, 6, 7, 8, 9 の手順で適切に変更せよ。

addiu 命令は、命令の rs フィールドで指定されるレジスタの値と、命令に直接書かれている値 immediate とを符号なし整数加算し、結果を命令の rt フィールドで指定されるレジスタに格納する命令である。

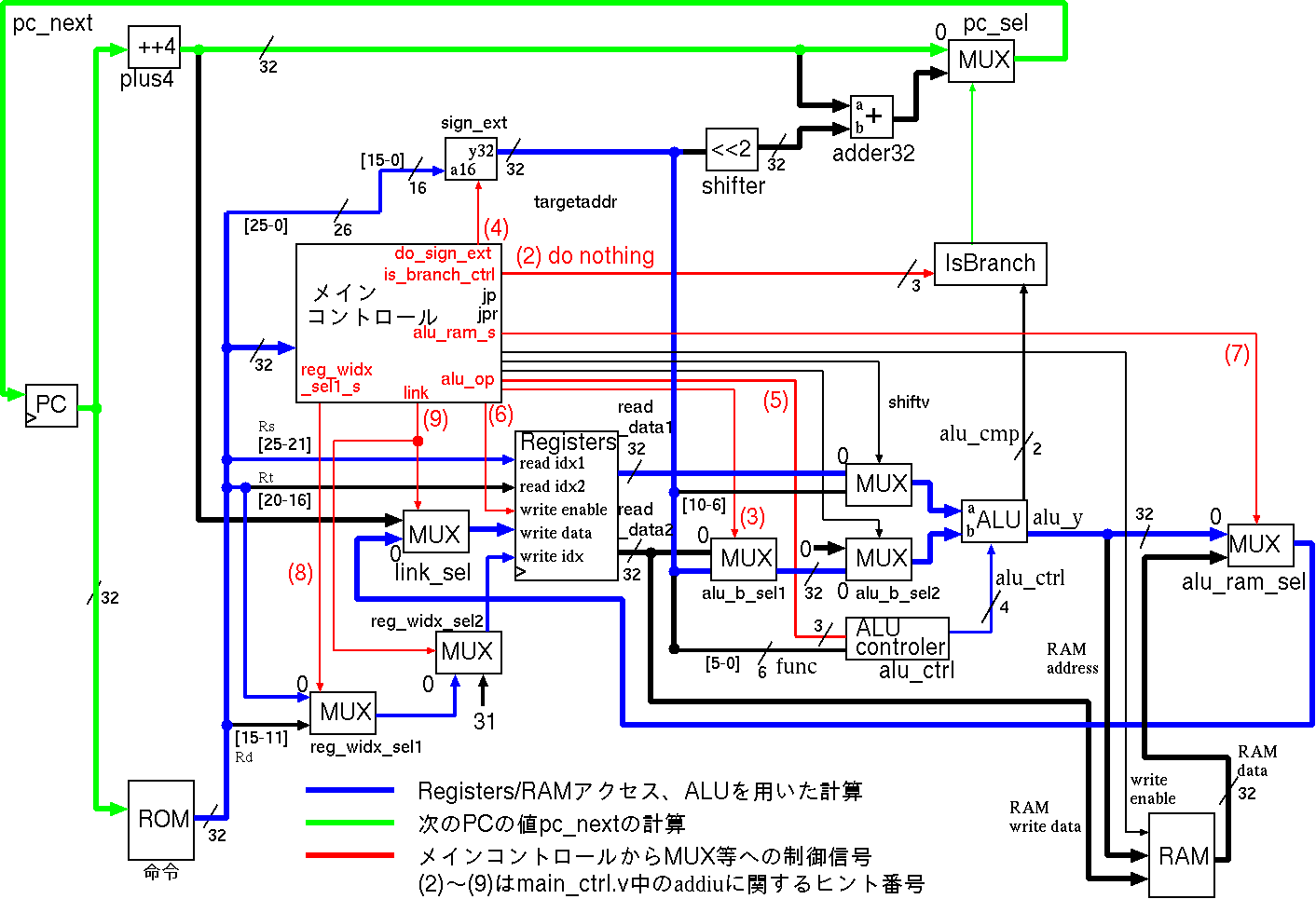

addiu 命令実行時のプロセッサ内の信号の流れをブロック図に示す。ブロック図中の青と緑の線で書かれた信号が addiu 命令の実行に関わっている。以下では、信号の流れがブロック図のようになるように、ブロック図中の赤で書かれた制御信号を適切に設定する。
ブロック図中の MUX は、2 入力 1 出力の Multiplexer, 選択回路を表しており、その 2 つの入力信号のうち、0 のラベルが付けられている方が、選択信号が 0 の時に出力される信号である。
ブロック図中の ALU (Arithmetic and Logic Unit; 算術論理演算ユニット)は、加算や減算、シフト、AND, OR なのど演算を行うものである。

追加設計 1 のヒント(1)：I 形式の命令 addiu の追加、命令コードの定義
- addiu の命令操作コードが「　　　」であることから、 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(2)：I 形式の命令 addiu の追加、is_branch モジュールへの制御信号の記述
- is_branch は条件分岐用のモジュールである（ブロック図、参考書[3]の pp.295-299, p.287（または、参考書[2]の pp.280-284, p.271））。
- addiu 命令は beq (branch on equal) 命令などの条件分岐命令ではないので、is_branch への制御信号としては 3'b110 が適切である（ソース中の is_branch に関するコメント (ヒントの数十行上あたり)「// is_branch_d0 // 分岐判定モジュール is_branch の制御信号 // 3'b000, ==, EQ // ...＜省略＞... // 3'b110, do nothing」より）。
- 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(3)：I 形式の命令 addiu の追加、ALU の入力ポート B へ流すデータを選択するセレクト信号の記述
- ALU の B ポートに、命令に直接書かれている値 immediate（命令[15:0]）を転送するには、セレクタ alu_b_sel1 のセレクト信号を 1'b0 にするのがよいか、1'b1 にするのがよいかを考える。
- 1'b1 にするのがよいことから（ブロック図より）、記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(4)：I 形式の命令 addiu の追加、符号拡張を行う制御信号の記述
- sign_ext は符号拡張モジュールである（ブロック図、参考書[3]の p.285（または、参考書[2]の p.270））。
- addiu 命令は符号拡張された immediate と rs の符号なし整数加算を行う。
- sign_ext への制御信号としては「　　　」が適切である（ソース中の do_sign_ext に関するコメント (ヒントの数行上あたり)「// do_sign_ext // 符号拡張モジュール sign_ext の制御信号 // do_sign_ext == 1'b0：16-bit データを 32-bit 化するとき符号拡張を行わない // do_sign_ext == 1'b1：16-bit データを 32-bit 化するとき符号拡張を行う」より）。
- 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(5)：I 形式の命令 addiu の追加、加算を行う制御信号の記述
- alu_op は ALU 制御モジュール alu_ctrler への制御信号である（ブロック図、参考書[3]の pp.290-299（または、参考書[2]の pp.274-284））。
- addiu 命令は ALU に加算を行わせる命令なので、制御信号 alu_op の値として 3'b000 が適切である（ソース中の alu_op に関するコメント (ヒントの数行上あたり)「 // alu_op // ALU 制御モジュール alu_ctrler の制御信号 // 3'b000, ALU に加算を行わせる // 3'b001, ALU に LUI の処理を行わせる // 3'b010, ALU に R 形式の命令に対して、R 形式の機能コードに応じた演算を行わせる // 3'b011, ALU に AND 演算を行わせる // 3'b100, ALU に OR 演算を行わせる // 3'b101, ALU に XOR 演算を行わせる // 3'b110, ALU に SLT の処理を行わせる // 3'b111, ALU に SLTU の処理を行わせる」より）。
- 記述「　　　」を「　　　」に変更する。
- 参考書[3]（または参考書[1]）とは制御コードがやや異なる。
追加設計 1 のヒント(6)：I 形式の命令 addiu の追加、レジスタファイルへの制御信号の記述
- reg_write_enable はレジスタファイル registers の書き込み制御信号である（ブロック図、参考書[3]の pp.290-299（または、参考書[2]の pp.274-284））。
- addiu 命令は演算結果をレジスタに書き込む命令なので、制御信号 reg_write_enable の値として 1'b1 が適切である（ソース中の reg_write_enable に関するコメント (ヒントの数行上あたり)「// reg_write_enable // レジスタファイル registers の書き込み制御信号 // reg_write_enable == 1'b0：書き込みを行わない // reg_write_enable == 1'b1：書き込みを行う」より）。
- 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(7)：I 形式の命令 addiu の追加、レジスタファイルの方へ流すデータを選択するセレクト信号の記述
- alu_ram_sel_s はセレクタ alu_ram_sel モジュールのセレクト信号である（ブロック図、参考書[3]の pp.290-299（または、参考書[2]の pp.274-284））。
- ALU から出てくる演算結果をレジスタに転送するには、alu_ram_sel のセレクト信号を 1'b0 にするのがよいか、1'b1 にするのがよいかを考える。
- 1'b0 にするのがよいことから（ブロック図より）、記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(8)：I 形式の命令 addiu の追加、レジスタファイルの write_idx へ流すデータを選択するセレクト信号の記述
- reg_widx_sel1_s はセレクタ reg_widx_sel1 モジュールのセレクト信号である（ブロック図、参考書[3]の pp.290-299（または、参考書[2]の pp.274-284））。
- レジスタファイルのデータ書き込み先インデックス write_idx に、命令の rt（命令[20:16]）を転送するには、reg_widx_sel1 のセレクト信号を 1'b0 にするのがよいか、1'b1 にするのがよいかを考える。
- 1'b0 にするのがよいことから（ブロック図より）、記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(9)：I 形式の命令 addiu の追加、レジスタファイルの write_idx へ流すデータを選択するセレクト信号の記述
- link はセレクタ reg_widx_sel2 モジュールのセレクト信号である（ブロック図、参考書[3]の p.101（または、参考書[1]の p.71））。
- レジスタファイルのデータ書き込み先インデックス write_idx に、命令の rt（命令[20:16]）を転送するには、reg_widx_sel2 のセレクト信号を 1'b0 にするのがよいか、1'b1 にするのがよいかを考える。
- 1'b0 にするのがよいことから（ブロック図より）、記述「　　　」を「　　　」に変更する。

2. sw 命令のためのメイン制御回路の追加設計

本実験では、sw 命令についての追加設計を行う。

本実験では、動作実験 1-1 で使用したプロセッサのメイン制御回路の Verilog HDL 記述 main_ctrl.v を使用する。 main_ctrl.v は、動作実験 1-1 でプロセッサの Verilog HDL 記述一式 mips_de2-115.tar.gz を展開した際に作成されたディレクトリ mips_de2-115 内のサブディレクトリ MIPS 内にある。

ソースファイル main_ctrl.v 中のコメント、追加設計 1 のヒント(10)～(16)の周辺を、下記の 1, 2, 3, 4, 5, 6, 7 の手順で適切に変更せよ。

sw 命令は、命令の rt フィールドで指定されるレジスタの値をメモリに転送する命令である。命令の rs フィールドで指定されるレジスタの値と命令に直接書かれている値 immediate との和が、転送先のメモリのアドレスとなる。

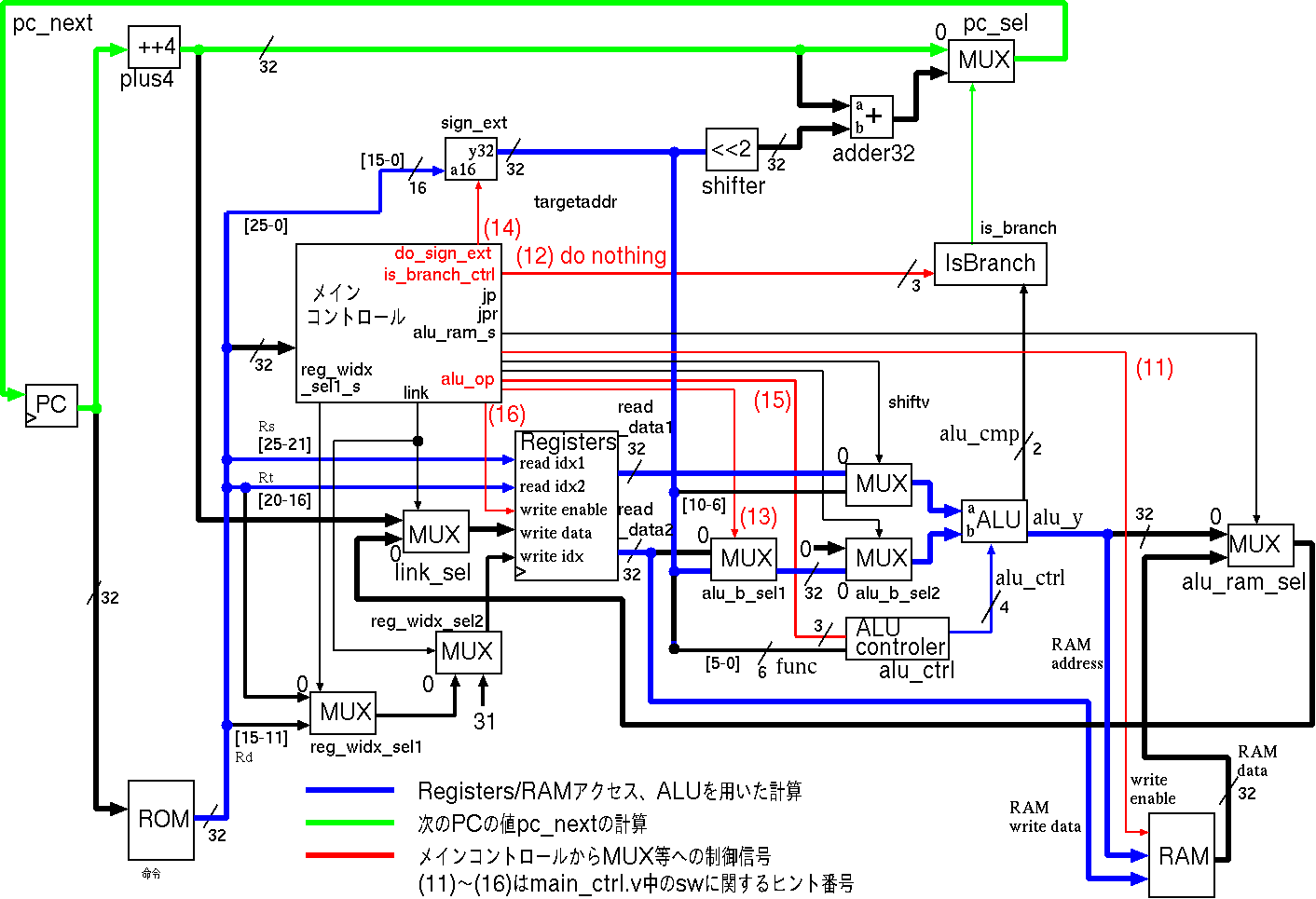

sw 命令実行時のプロセッサ内の信号の流れをブロック図に示す。ブロック図中の青と緑の線で書かれた信号が sw 命令の実行に関わっている。以下では、信号の流れがブロック図のようになるように、ブロック図中の赤で書かれた制御信号を適切に設定する。

追加設計 1 のヒント(10)：I 形式の命令 sw の追加、命令コードの定義
- sw の命令操作コードが「　　　」であることから、 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(11)：I 形式の命令 sw の追加、RAM への制御信号の記述
- ram_write_enable はメモリの書き込み制御信号である（ブロック図）。
- sw 命令はレジスタの値をメモリに書き込む命令なので、制御信号 ram_write_enable の値として「　　」が適切である（ソース中の ram_write_enable に関するコメント (ヒントの数行上あたり)「// ram_write_enable // RAM の書き込み制御信号 // ram_write_enable == 1'b0：書き込みを行わない // ram_write_enable == 1'b1：書き込みを行う」より）。
- 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(12)：I 形式の命令 sw の追加、is_branch モジュールへの制御信号の記述
- is_branch は条件分岐用のモジュールである（ブロック図、参考書[3]の pp.295-299, p.287（または、参考書[2]の pp.280-284, p.271））。
- sw 命令は beq (branch on equal) 命令などの条件分岐命令ではないので、is_branch への制御信号としては 3'b110 が適切である（ソース中の is_branch に関するコメント (ヒントの数十行上あたり)「// is_branch_d0 // 分岐判定モジュール is_branch の制御信号 // 3'b000, ==, EQ // ...＜省略＞... // 3'b110, do nothing」より）。
- 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(13)：I 形式の命令 sw の追加、ALU の入力ポート B へ流すデータを選択するセレクト信号の記述
- ALU の B ポートに、命令に書かれている値 address（命令[15:0]）を転送するには、セレクタ alu_b_sel1 のセレクト信号を 1'b0 にするのがよいか 1'b1 にするのがよいかを考える。
- 1'b1 にするのがよいことから、記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(14)：I 形式の命令 sw の追加、符号拡張を行う制御信号の記述
- sign_ext は符号拡張モジュールである（ブロック図、参考書[3]の p.285（または、参考書[2]の p.270））。
- sw 命令はアドレス計算のために、符号拡張された address と rs の加算を行う。
- sign_ext への制御信号としては「　　」が適切である（ソース中の do_sign_ext に関するコメント (ヒントの数行上あたり)「// do_sign_ext // 符号拡張モジュール sign_ext の制御信号 // do_sign_ext == 1'b0：16-bit データを 32-bit 化するとき符号拡張を行わない // do_sign_ext == 1'b1：16-bit データを 32-bit 化するとき符号拡張を行う」より）。
- 記述「　　　」を「　　　」に変更する。
追加設計 1 のヒント(15)：I 形式の命令 sw の追加、加算を行う制御信号の記述
- alu_op は ALU 制御モジュール alu_ctrler への制御信号である（ブロック図、参考書[3]の pp.290-299（または、参考書[2]の pp.274-284））。
- sw 命令は ALU に加算を行わせる命令なので、制御信号 alu_op の値として 3'b000 が適切である（ソース中の alu_op に関するコメント (ヒントの数行上あたり)「 // alu_op // ALU 制御モジュール alu_ctrler の制御信号 // 3'b000, ALU に加算を行わせる // 3'b001, ALU に LUI の処理を行わせる // 3'b010, ALU に R 形式の命令に対して、R 形式の機能コードに応じた演算を行わせる // 3'b011, ALU に AND 演算を行わせる // 3'b100, ALU に OR 演算を行わせる // 3'b101, ALU に XOR 演算を行わせる // 3'b110, ALU に SLT の処理を行わせる // 3'b111, ALU に SLTU の処理を行わせる」より）。
- 記述「　　　」を「　　　」に変更する。
- 参考書[3]（または、参考書[1]）とは制御コードがやや異なる。
追加設計 1 のヒント(16)：I 形式の命令 sw の追加、レジスタファイルへの制御信号の記述
- reg_write_enable はレジスタファイル registers の書き込み制御信号である（ブロック図、参考書[3]の pp.290-299（または、参考書[2]の pp.274-284））。
- sw 命令はレジスタに値を書き込まない命令なので、制御信号 reg_write_enable の値として 1'b0 が適切である（ソース中の reg_write_enable に関するコメント (ヒントの数行上あたり)「// reg_write_enable // レジスタファイル registers の書き込み制御信号 // reg_write_enable == 1'b0：書き込みを行わない // reg_write_enable == 1'b1：書き込みを行う」より）。
- 記述「　　　」を「　　　」に変更する。

3. 論理合成

本実験では、追加設計後のプロセッサならびに命令メモリ、その他周辺回路の論理合成を行う。

論理合成には、追加設計後の main_ctrl.v と、動作実験 1-1 で使用したその他プロセッサの Verilog HDL 記述一式、print_B.bin から生成したメモリ・イメージファイル rom8x1024_DE2.mif を使用する。

追加設計後の main_ctrl.v を、プロセッサなど一式のディレクトリ mips_de2-115 内の、サブディレクトリ MIPS 内に置く。

更に、 ディレクトリ mips_de2-115 に cd し、print_B.bin の rom8x1024_DE2.mif がそこにあるのを確認して、図 2 のように論理合成を行う。

quartus_sh --flow compile DE2_115_Default

図 2： quartus_sh を使ったプロセッサの論理合成
なお、論理合成には計算機の性能により 5 分から 20 分程度の時間がかかる。論理合成が完了すると、ディレクトリ mips_de2-115 内に FPGA にダウンロード可能なプロセッサ等の回路一式のストリーム・アウト・ファイル DE2_115_Default.sof が生成される。

4. FPGA を用いた回路実現

本実験では、追加設計後のプロセッサの実際の動作を観察し、動作実験 1-1 で観察した結果との比較を行う。本実験には、論理合成により生成されたプロセッサなど回路一式のストリーム・アウト・ファイル DE2_115_Default.sof を使用する。 DE2_115_Default.sof を quartus_pgm を用いて DE2-115 ボード上の FPGA にダウンロードし、動作させよ。

プロセッサが実行するマシン・コード print_B.bin はディスプレイ下部に文字 'B' を 1 つ表示するプログラムである。 key3 を連打してプロセッサにクロックパルスを送り、プロセッサにPC=0x0000 番地から PC=0x0048 番地までの命令を実行させ、ディスプレイ下部に文字 'B' が 1 つ表示されるかどうかを確認せよ。文字 'B' が 1 つ表示されるはずである。

また、 動作実験 1-1 で確認された、動作実験 1-1 の 2 の 1, 2, 3, 4, 5 で予想した結果と異なる動作について、その動作に変化がないかどうかを確認せよ。 動作実験 1-1 の 2 の 1, 2, 3, 4, 5 で予想した結果と同じ動作になったはずである。

5. プロセッサの機能レベルシミュレーション

本実験では、追加設計後のプロセッサの動作を機能レベルシミュレーションにより確認する。

機能レベルシミュレーションには、動作実験 1-1 で print_B.bin から生成した機能レベルシミュレーション用の命令メモリの Verilog HDL 記述 rom8x1024_sim.v と、追加設計後のプロセッサの Verilog HDL 記述一式を使用する。

機能レベルシミュレーションを行う前に、プロセッサのトップレベル記述 mips_de2-115/MIPS/cpu.v をシミュレーション用の記述に変更し、機能レベルシミュレーション用のソースにしておく必要がある。 下記の 1, 2, 3, 4, 5, 6 の手順で、ソース mips_de2-115/MIPS/cpu.v の記述を変更せよ。

cpu.v の 70 行目周辺、動作実験用のソースの include 文をコメントアウトする。
cpu.v の 65 行目周辺、機能レベルシミュレーション用のソースの include を有効にする。
cpu.v の 320 行目周辺、動作実験用の ROM の実体化を数行コメントアウトする。
cpu.v の 315 行目周辺、機能レベルシミュレーション用の ROM の実体化を有効にする。
cpu.v の 340 行目周辺、動作実験用の RAM の実体化を数行コメントアウトする。
cpu.v の 335 行目周辺、機能レベルシミュレーション用の RAM の実体化を有効にする。

ソース mips_de2-115/MIPS/cpu.v の変更後、rom8x1024_sim.v をディレクトリ mips_de2-115/MIPS にコピーし、ディレクトリ mips_de2-115/MIPS に cd して、指導書 3.2 節を参考に機能レベルシミュレーションを行う。 機能レベルシミュレーション後、次の実験課題で再び論理合成が行えるように、ソース mips_de2-115/MIPS/cpu.v の記述を元にもどしておく。

参考書

[1] パターソン＆ヘネシー著（成田光彰訳）：「コンピュータの構成と設計（上巻）第３版」, 日経ＢＰ社
[2] パターソン＆ヘネシー著（成田光彰訳）：「コンピュータの構成と設計（下巻）第３版」, 日経ＢＰ社
[3] パターソン＆ヘネシー著（成田光彰訳）：「コンピュータの構成と設計（上巻）第４版」, 日経ＢＰ社

中村一博
